Menyoroti:
Pengujian Baterai Potentiostat Galvanostat
, Pengujian Baterai Potentiostat dan Galvanostat
, Potensiostat Galvanostat CS2350M

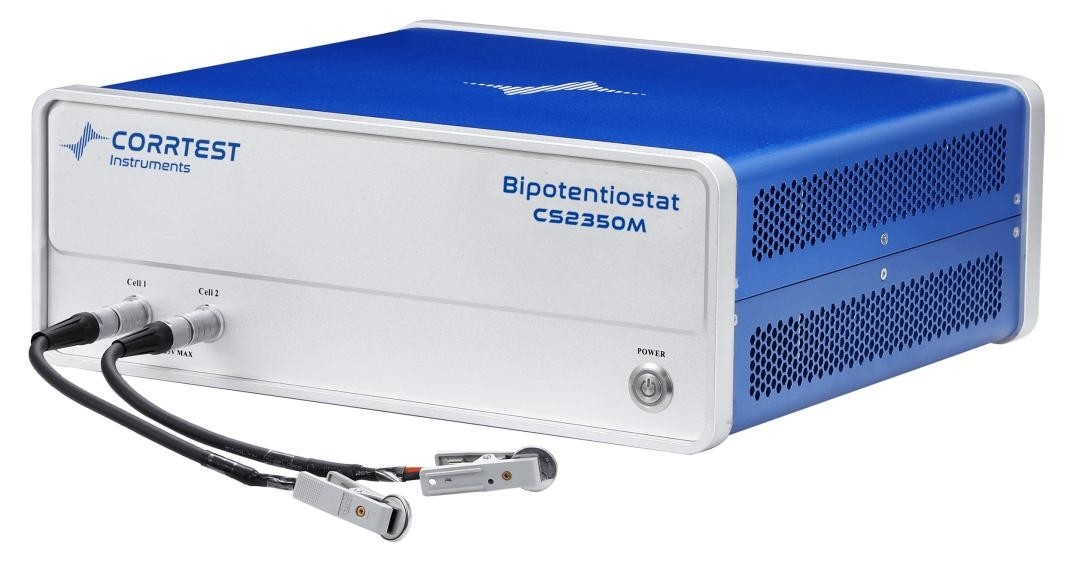

Pengujian Energi / Baterai Potensiostat Galvanostat CS2350M
Pengujian Baterai Potentiostat Galvanostat
Pengujian baterai potentiostat galvanostatterdiri dari DDS generator fungsi sewenang-wenang, potensiostat daya tinggi dan galvanostat, dual-channel analizer korelasi,konverter AD 16bit/presisi tinggi 24bit dan antarmuka ekstensi dual-channel. Maks. arus adalah ± 2A, rentang potensial adalah ± 10V. rentang frekuensi EIS adalah 10uHz ~ 1MHz.Pengujian baterai potentiostat galvanostatmemiliki perangkat keras yang sangat baik dan perangkat lunak serbaguna untuk pengujian baterai. Ini mencakup teknik lengkap seperti voltmetri siklik, LSV, muatan dan pelepasan galvanostatik, EIS, GIPP, PITT dll.Pengujian baterai potentiostat galvanostattidak hanya bisadapat digunakan untuk pengujian energi dan baterai, tetapi juga untuk korosi, elektrokatalisis, sensor, elektroanalisis dll. Arus dapat ditingkatkan hingga 20A / 40A dengan pendorong arus CS2020B / CS2040B.Kami juga memiliki multichannel potentiostats model CS310X yang juga banyak digunakan untuk pengujian baterai.
Pengujian baterai potentiostat galvanostatdapat digunakan tidak hanya untuk pengujian baterai, tetapi juga untuk banyak aplikasi lain:
● Studi bahan energi (baterai Li-ion, sel surya, sel bahan bakar, superkondensator), bahan fungsional canggih
● Elektrokatalisis (HER, OER, ORR, CO2RR, NRR)
● Studi korosi dan evaluasi ketahanan korosi logam; evaluasi cepat penghambat korosi, lapisan, dan efisiensi perlindungan katodik
● Elektrosintesis, galvanisasi/electrodeposition, oksidasi anode, elektrolisis
|
SpesifikasiPengujian baterai potentiostat galvanostat (single-channel)
|
|
Sistem dukungan 2-, 3- atau 4-elektrod
|
Jangkauan potensial dan arus: Otomatis
|
|
Jangkauan kontrol potensial: ±10V
|
Jangkauan kontrol arus: ±2A
|
|
Keakuratan kontrol potensial: 0,1% × rentang penuh±1mV
|
Keakuratan kontrol arus: 0,1% × rentang penuh
|
|
Resolusi potensial: 10μV (>100Hz),3μV (<10Hz)
|
Sensitivitas arus:1pA
|
|
Waktu naik: <1μs (<10mA), <10μs (<2A)
|
Impedansi input elektroda referensi:1012Aku tidak tahu.
|
|
Kisaran arus: 2nA ~ 2A, 10 kisaran
|
Tegangan sesuai: ±21V
|
|
Daya keluar maksimum: 2A
|
Tingkat pemindaian CV dan LSV: 0,001mV~10,000V/s
|
|
Lebar pulsa CA dan CC: 0,0001 ~ 65,000s
|
Peningkatan arus selama pemindaian: 1mA@1A/ms
|
|
Potensi peningkatan selama pemindaian: 0,076mV@1V/ms
|
Frekuensi SWV: 0,001 ~ 100 kHz
|
|
Lebar denyut nadi DPV dan NPV: 0,0001 ~ 1000s
|
Pemilihan data AD:16bit@1 MHz,20bit@1 kHz
|
|
DA Resolusi:16bit, waktu pengaturan:1μs
|
Peningkatan potensial minimum dalam CV: 0,075mV
|
|
Frekuensi IMP: 10μHz~1MHz
|
Filter low-pass: mencakup 8 dekade
|
|
Sistem operasi: Windows 10/11
|
Antarmuka: USB 2.0
|
|
Berat / Ukuran: 6,5kg, 36,5 x 30,5 x 16 cm
|
|
EIS (spektroskopi impedansi elektrokimia)
|
|
Generator sinyal
|
|
Rentang frekuensi:10μHz~1MHz
|
Amplituda AC:1mV~2500mV
|
|
DC Bias: -10~+10V
|
Impedansi output: 50Ω
|
|
Bentuk gelombang: gelombang sinus, gelombang segitiga dan gelombang persegi
|
Distorsi gelombang: < 1%
|
|
Mode pemindaian: logaritma/linear, peningkatan/penurunan
|
|
Analis sinyal
|
|
Waktu integral: minimal:10ms atau waktu siklus terpanjang
|
Maksimal:106siklus atau 105s
|
|
Penundaan pengukuran: 0 ~ 105s
|
|
Kompensasi offset DC
|
|
Jangkauan kompensasi otomatis potensial: -10V~+10V
|
Rentang kompensasi arus: -1A ~ + 1A
|
|
Bandwidth: rentang frekuensi 8 dekade, pengaturan otomatis dan manual
|
Teknik pengujian baterai potensiostat galvanostat
Model CS350M dan CS310M banyak digunakan dalam pengujian baterai karena keduanya mencakup EIS dan semua teknik lain yang digunakan dalam pengujian baterai seperti CV, GCD dll.Mereka adalah alat yang ideal untuk supercapacitor, pengujian baterai Li-ion, sel bahan bakar dll
| Model |
CS310M |
CS350M |
| Teknik |
Dengan EIS |
Stabil
polarisasi |
Potensi sirkuit terbuka (OCP) |
● |
● |
| Potensiostatik (kurva i-t) |
● |
● |
| Galvanostatik ((E-t kurva) |
● |
● |
| Potensi Dinamis (Tafel) |
● |
● |
| Galvanodinamik |
● |
● |
Transitory
polarisasi |
Langkah-langkah Berbagai Potensi |
● |
● |
| Langkah-langkah Multi-Arus |
● |
● |
| Potensi langkah tangga (VSTEP) |
● |
● |
| Galvanic Stair-Step (ISTEP) |
● |
● |
Chrono
metode |
Chronopotentiometry (CP) |
● |
● |
| Chronoamperometry (CA) |
● |
● |
| Kronoculometry (CC) |
● |
● |
| Voltametri |
Voltametri Siklik (CV) |
● |
● |
| Linear Sweep Voltammetry (LSV) (kurva I-V) |
● |
● |
| Voltametri Tangga (SCV) # |
|
● |
| Voltametri gelombang persegi (SWV) # |
|
● |
| Differential Pulse Voltammetry (DPV) |
|
● |
| Normal Pulse Voltammetry (NPV) # |
|
● |
| Differential Normal Pulse Voltammetry (DNPV) |
|
● |
| AC voltmetry (ACV) # |
|
● |
| 2nd Harmonic AC Voltammetry (SHACV) |
|
● |
| Tes baterai |
Pengisian dan pengurangan baterai |
● |
● |
| Muatan dan pelepasan galvanostatik (GCD) |
● |
● |
| Pengisian dan Pelepasan Potensiostatik (PCD) |
● |
● |
| Teknik Titrasi Potensiostatik Intermiten (PITT) |
● |
● |
| Teknik Titrasi Intermiten Galvanostatik (GITT) |
● |
● |
EIS
/ Impedansi |
Potensiostatik EIS (Nyquist, Bode) |
● |
● |
| EIS Galvanostatik |
● |
● |
| EIS Potensiostatik (Frekwensi Opsional) |
● |
● |
| EIS galvanostatik ((Frekwensi opsional) |
● |
● |
| Mott-Schottky |
● |
● |
| Potensi EIS vs Waktu (Freken tunggal) |
● |
● |
| Galvanostatic EIS vs. Waktu (Frekwensi Tunggal) |
● |
● |
Korosi
pengukuran |
Kurva polarisasi siklik (CPP) |
● |
● |
| Potensi Dinamis (Tabel) |
● |
● |
| Kurva polarisasi linier (LPR) |
● |
● |
| Reaktivasi Potensiokinetik Elektrochemical |
● |
● |
| Kebisingan elektrokimia (ECN) |
● |
● |
| Ammeter resistensi nol (ZRA) |
● |
● |
| Amperometri |
Amperometri Pulsa Diferensial (DPA) |
|
● |
| Double Differential Pulse Amperometry (DDPA) |
|
● |
| Triple Pulse Amperometry (TPA) |
|
● |
| Deteksi Amperometrik Pulsa Terintegrasi (IPAD) |
|
● |
Aplikasi pengujian baterai potensiostat galvanostat
ENergy&Baterai
Dengan teknik LSV, CV, muatan dan pelepasan galvanostatik (GCD), potensial konstan / arus EIS, dan sirkuit kompensasi IR yang tepat, potensiostat Corrtest banyak digunakan di supercapacitor,Baterai Li-ion, baterai natrium-ion, sel bahan bakar, baterai Li-S, sel surya, baterai solid-state, baterai aliran, baterai logam-udara dll.Ini adalah alat ilmiah yang sangat baik untuk peneliti di bidang energi dan bahan.
Kurva CV superkondensator PPy dalam larutan 0,5 mol/L H2SO4
Fitur Software
Voltametri siklik:Perangkat lunak CS studio memberikan pengguna perataan serbagunadiferensial/integrasikit, yang dapat menyelesaikan perhitungan ketinggian puncak, area puncak dan potensi puncak kurva CV. Dalam teknik CV, selama analisis data, ada fungsi memilih siklus tepat (s) untuk menunjukkan.
Tes dan analisis baterai:
Efisiensi muatan & muatan, kapasitas, kapasitas spesifik, energi muatan & muatan.
Analisis EIS:Bode, Nyquist, plot Mott-Schottky
Selama analisis data EIS, ada fungsi pemasangan built-in untuk menggambar sirkuit setara khusus.
Beberapa dariIF tinggi pkertas yang telah dipublikasikanAndamenyanyi CorrtestPotensiostat galvanostat untukBateraipengujian
Baterai Li-ion
Pembuatan dan Optimasi Shell dari Sinergistik TiO 2 -MoO 3 Core Shell Nanowire Array Anode untuk Baterai Lithium-Ion dengan Energi Tinggi dan Densitas Daya Tinggi
Bahan fungsional canggih DOI: 10.1002/adfm.201500634
Elektrolit yang tidak mudah terbakar yang sangat stabil yang diatur oleh aturan nomor koordinasi untuk semua iklim dan baterai lithium-ion yang lebih aman
Bahan penyimpanan energihttps://doi.org/10.1016/j.ensm.2022.12.044
Cairan ion solvat meningkatkan kinetik antarmuka yang menguntungkan untuk mencapai kinerja yang sangat baik dari Li4Ti5O12 anode di Li10GeP2S12 berbasis baterai solid-state
Jurnal Teknik Kimiahttps://doi.org/10.1016/j.cej.2019.123046
Superkondensator
Karbon aktif (AC) yang banyak berasal dari ketumbar dengan luas permukaan tinggi untuk kinerja adsorpsi yang lebih baik dari pewarna kationik/anionik dan aplikasi superkondensator
Jurnal Teknik Kimiahttps://doi.org/10.1016/j.cej.2023.141577
Heterostructures Arrayed of MoS2 Nanosheets Anchored TiN Nanowires sebagai Anode Pseudocapacitive Efisien untuk Supercapacitors Asymmetric Ammonium-Ion berbentuk Serat
ACS NANOhttps://doi.org/10.1021/acsnano.2c05905
Superkondensator hibrida Li-ion elektrochromik portabel berkinerja tinggi yang tidak organik untuk penyimpanan energi yang aman dan cerdas
Bahan penyimpanan energihttps://doi.org/10.1016/j.ensm.2020.08.023
Proses Aktipasi Transformasi Fase Baru Menuju Array Nanoprisma NiMnO untuk Superkondensator Air Ultra-Tinggi 2.4 V
Bahan canggihhttps://doi.org/10.1002/adma.201703463
Karbon aktif nitrogen-doped yang berasal dari ko-polimer untuk kinerja superkondensator yang tinggi
Journal of Materials Chemistry A DOI: 10.1039/c4ta01215a
Carbon-stabilized High-Capacity Ferroferric Oxide Nanorod Array untuk Flexible Solid-State Alkaline Battery-Supercapacitor Hybrid Device dengan Kecocokan Lingkungan Tinggi
Bahan fungsional canggih DOI: 10.1002/adfm.201502265
Sel bahan bakar
Produksi biomassa Chlorella yang hemat biaya dari air limbah encer menggunakan sel bahan bakar mikroba fotosintesis baru (PMFC)
Penelitian Airhttp://dx.doi.org/10.1016/j.watres.2016.11.016
Pengurangan Cr (((VI) secara bersamaan dan produksi bioelektrik dalam sel bahan bakar mikroba berkamar ganda
Jurnal Teknik Kimiahttps://doi.org/10.1016/j.cej.2017.11.144
Sel surya
Panel listrik yang fleksibel untuk pemanenan dan penyimpanan energi surya dan mekanik
Energi Nanohttps://doi.org/10.1016/j.nanoen.2019.104082
Meningkatkan efisiensi sel surya CdS yang sensitif terhadap titik kuantum melalui rekayasa elektrolit
Energi Nanohttp://dx.doi.org/10.1016/j.nanoen.2014.09.034
Baterai Li-s
Pembentukan mudah antarmuka elektrolit padat sebagai lapisan pemblokiran cerdas untuk katode belerang stabilitas tinggi
Bahan canggih DOI: 10.1002/adma.201700273
Baterai natrium-ion
Mengekap sulfida ke dalam reaktor tridimit/karbon memungkinkan konversi ion natrium yang stabil/alloying anode dengan efisiensi koulombik awal yang tinggi lebih dari 89%
Bahan fungsional canggihhttps://doi.org/10.1002/adfm.202009598
Sintesis nanofoil karbon porous N-doped yang dapat didaur ulang dengan bantuan garam cair dari seng batu bara untuk baterai natrium berkinerja tinggi
Jurnal Teknik Kimiahttps://doi.org/10.1016/j.cej.2022.140540
Baterai zinc-ion Baterai zinc-ion
Rekonfigurasi Interfase Adaptif Dinamis Bifungsional untuk Modulasi Deposisi Seng dan Penekanan Reaksi Sisi di Baterai Ion Seng Aquaus
ACS NANOhttps://doi.org/10.1021/acsnano.3c04155
Baterai seng cair berkinerja tinggi berdasarkan katode organik/organik yang mengintegrasikan pusat multiredox
Bahan canggihhttps://doi.org/10.1002/adma.202106469
Teknik Lem Polimer menuju 90% penggunaan seng selama 1000 jam untuk membuat baterai Zn-ion berkinerja tinggi
Bahan fungsional canggihhttps://doi.org/10.1002/adfm.202107652
