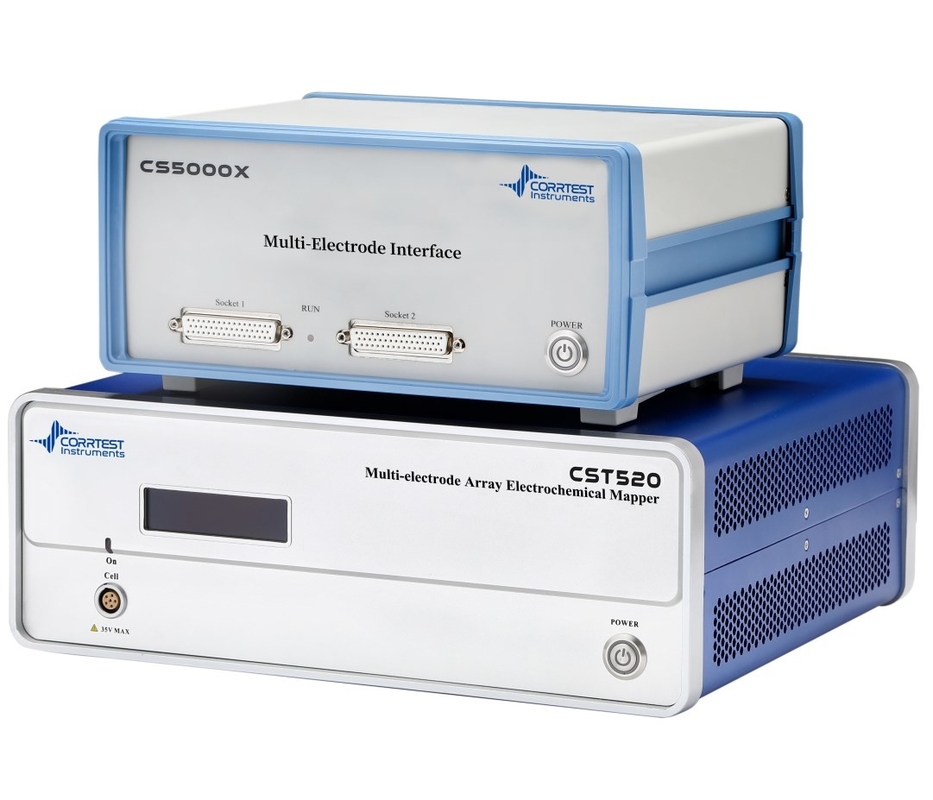

CST520 Multi Electrode Array Electrochemical Mapper Untuk Aplikasi Korosi

CST520 Multi-electrode Array Electrochemical Mapper

Berdasarkan konverter AD resolusi tinggi dan teknik ammeter resistensi nol, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsSelanjutnya, dapat bekerja dengan potentiostat CS untuk memetakan distribusi impedansi pada sensor multi-elektrod.

Dengan pemindaian siklus distribusi potensial dan arus pada permukaan elektroda array,CST520 Multi-electrode Array Electrochemical Mapper dapat mencirikan distribusi korosi lokal atau proses larutan elektrokimia yang tidak seragam dari logam telanjang atau logam di bawah lapisan.

CST520 Multi-electrode Array Electrochemical Mapper dapat dengan tepat mengukur potensi elektroda dan arus sirkuit pendek dari setiap elektroda tunggal.Hal ini sangat cocok untuk mempelajari korosi spontan logam di bawah keadaan tidak terganggu.

Aplikasi

Instrumen ini cocok untuk mempelajari karakteristik distribusi korosi lokal permukaan logam di laboratorium,serta studi mekanisme kejadian dan perkembangan korosi lokalHal ini dapat digunakan secara luas untuk mempelajari perilaku korosi logam yang tidak seragam.

Prinsip kerja

CST520 Multi-electrode Array sistem elektrokimia terdiri dari dua bagian: antarmuka multi-elektrod dan sistem pengujian elektrokimia.Hal ini tidak hanya dapat menguji potensi elektroda dan arus sirkuit pendek dari setiap elektroda tunggal, tetapi juga mengukur EIS dan kurva polarisasi, yang secara signifikan memperkaya metode evaluasi material ∙ ketahanan korosi.

Multi-elektrode intepermukaanterutama terdiri dari sirkuit komunikasi RS485, sirkuit ekspansi IO, sirkuit matriks relay 10x10, sirkuit MCU, dll.dengan kecepatan switch hingga 100Hz.

Peta Elektrochemicaltidak hanya dapat melakukan pengujian elektroda array, tetapi juga berfungsi sebagai stasiun kerja potentiostat / elektrochemical independen dengan semua teknik untuk pengukuran korosi,seperti potensial sirkuit terbuka (OCP), kurva polarisasi (Tafel), polarisasi linier (LPR), EIS, kurva M-S, dan kebisingan elektrokimia (ECN) dll

Pemindaian potensial dan arus

CST520 dapat mencapai pemindaian potensial / arus siklik permukaan, atau pemindaian potensial / arus vs waktu dari setiap elektroda tunggal, dengan tampilan distribusi potensial / arus secara real-time.Data dapat diimpor ke Asal untuk menampilkan grafik 3D.

Seperti yang ditunjukkan pada gambar di atas, ini menunjukkan distribusi potensial / arus.Arus negatif juga muncul di daerah yang sama dalam diagram distribusi arus. arus negatif berarti arus anode, menunjukkan bahwa korosi yang lebih parah terjadi di tiga daerah ini pada permukaan elektroda.

Distribusi modul impedansi pada elektroda balok kawat 10 ́10

SpesifikasiCST520 Multi-electrode Array Electrochemical Mapper

Rentang potensi: ±10V, ±5V, ±2.5V

Keakuratan kontrol potensial: 0,1% dari skala penuh±1mV

Rentang arus: 2nA ~ 2 A,10 rentang

Daya keluar maksimum: ±2A

Keakuratan kontrol arus: 0,1% dari skala penuh

Tingkat perpindahan saluran: 100Hz

Antarmuka ekspansi: RS485 115200bps

Sumber daya: AC 220V

Pasokan standar:

CST520 Multi-electrode Array Electrochemical Mapper instrumen * 1 set

CS5000X Antarmuka multi-elektrod*1 set

Kit perangkat lunak*1

Kabel elektroda ekspansi* 3 ((WE/SE/AGND ((WE99))

Kabel input elektroda referensi*1

Kabel input elektroda counter *1

Kabel komunikasi DB9 *1

Q235 baja karbon 10*10 elektroda array *1

Kabel elektroda *2

Kabel listrik *2

Kabel USB*1

Sel palsu *1

Layanan purna jual

Jaminan: 3 tahun

Layanan upgrade perangkat lunak gratis

Penyediaan layanan perbaikan gratis dalam garansi
