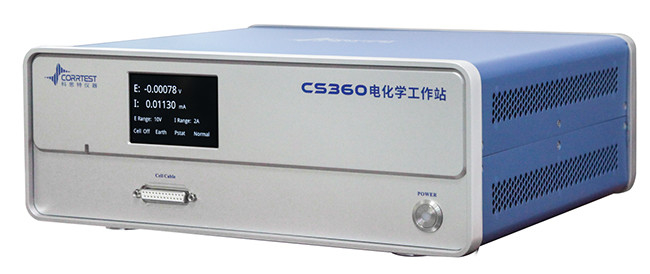

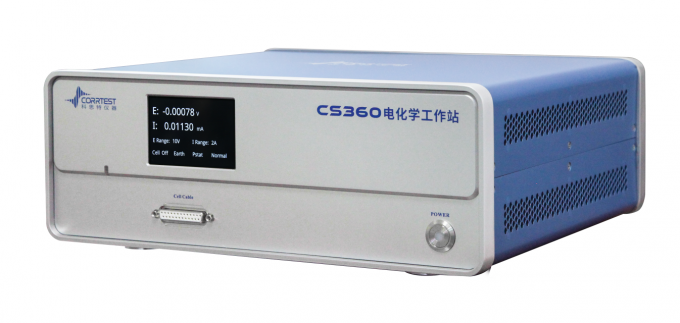

Frekuensi tinggi 8MHz EIS Potentiostat galvanosatt model CS360

SPotensiostat saluran ingel/galvanostatdengan EISModelCS360 terdiri dari generator fungsi sewenang-wenang DDS, potentiostat / galvanostat dan FRA. Dengan bantuan konverter AD Delta-sigma dual 24-bit yang terintegrasi,mencapai stabilitas yang sangat baik dan resolusi potensial tinggi (1mV) dan arus ((1pA)Dengan frekuensi EIS hingga 8MHz, CS360 telah menjadi alat yang ideal untuk studi elektrolit keadaan padat.

Aplikasi dari potensiostat CS360

- Bahan energi (baterai solid-state, baterai Li-ion, sel surya, sel bahan bakar, supercapacitor, dll.)

- Elektro-katalisis (HER, OER, ORR, CO2RR, NRR, pemisahan air)

- Mekanisme reaktif elektrosintesis, electrodeposition (electroplating), oksidasi anodik, elektrolisis

- Korosi logam; penghambat korosi, pelapis dan efisiensi perlindungan katoda

Dengan kelebihan kepadatan energi yang tinggi, pengisian cepat & pembuangan, dan umur panjang, baterai solid-state banyak digunakan dalam kendaraan listrik, perangkat portabel dan sebagainya.Retardansi api dan penghambatan pertumbuhan dendrit, elektrolit solid-state meningkatkan keamanan baterai. ElS adalah teknik penting untuk mempelajari kinerja baterai solid-state.reaksi elektrokimia, dll dengan mengukur EIS di berbagai wilayah frekuensi, lebih lanjut memberikan dasar teoritis penting dan dukungan teknis untuk pengembangan baterai keadaan padat penuh berkinerja tinggi.

Frekuensi EIS dapat mencapai 8MHz untuk potensiostat/galvanostat/stasiun kerja elektrokimia CS360, yang dapat memenuhi kebutuhan pengujian EIS frekuensi tinggi pada elektrolit padat.Studi elektrolit padat terutama fokus pada perilaku impedansi di wilayah frekuensi tinggiHal ini membantu kita untuk mengukur konduktivitas elektron & ion, menemukan masalah mikrostruktural dari bahan (seperti efek batas butir), dan dengan demikian memberikan panduan pada optimasi bahan,dan peningkatan kinerja baterai.

Pemegang baterai solid-state

Bentuk gelombang dari tes EIS

Spesifikasi - Potensiostat CS360

Dukungan konfigurasi elektroda 2, 3 atau 4

Potensi maksimum yang diterapkan: ±10V

Daya keluar maksimum: ±2A

Keakuratan kontrol potensial: 0,1% × rentang penuh±1mV

Keakuratan kontrol arus: 0,1% × rentang penuh

Resolusi potensial: 1μV

Sensitivitas arus:1pA

Waktu kenaikan potensial: ≤1μs

Impedansi input elektroda referensi:10¹³Aku tidak tahu.

arus dasar masukan: ≤10pA

Rentang potensi: ±200mV, ±2.5V, ±5V, ±10V, 4 rentang

Kisaran arus: ±200pA ~ ±2 A, 11 kisaran

Tegangan sesuai: ±30V

Tingkat pemindaian CV dan LSV: 0,001mV/s~10kV/s

Lebar pulsa CA dan CC: 0,0001 ~ 65,000s

Peningkatan arus selama pemindaian: 1mA@1A/ms

Potensi peningkatan selama pemindaian: 0,02mV @ 1V/ms

Frekuensi SWV: 0,001 ~ 100kHz

Lebar denyut nadi DPV dan NPV: 0,001 ~ 100s

Pemilihan data AD: 16bit@1MHz, 20bit @1kHz

Resolusi DA: 20 bit

Peningkatan Potensial Minimal dalam CV: 0,02mV

Filter low-pass: mencakup 7 dekade

Jangkauan potensial dan arus: Saklar manual/otomatis

Modus darat: Terapung, Mendarat, mendukung ZRA

Komunikasi: USB2.0, RJ45 Ethernet

Sistem operasi: Windows 10/11

Sumber daya: 90~240V AC 50/60Hz

Berat / Dimensi: 6,5kg, 36 x 30 x 16 cm

EIS (spektroskopi impedansi elektrokimia)

Generator sinyal

Rentang frekuensi:10μHz~8 MHz

Amplituda AC: 1mV ~ 2500mV

DC Bias: -10~+10V

Impedansi output DDS: 50Ω

Keakuratan frekuensi: 0,1%

Resolusi sinyal: 0.1mV RMS

Bentuk gelombang: gelombang sinus, gelombang segitiga dan gelombang persegi

Distorsi gelombang: < 1%

Mode pemindaian: logaritma/linear, peningkatan/penurunan

Analis sinyal

Waktu integral: minimal:10ms atau waktu siklus terpanjang

Maksimal:10⁶siklus atau 10⁵s

Penundaan pengukuran: 0 ~ 10⁵s

Kompensasi offset DC

Jangkauan kompensasi otomatis potensial: -10V~+10V

Rentang kompensasi arus: -2A ~ + 2A

Bandwidth: rentang frekuensi 8 dekade, pengaturan otomatis dan manual

Teknik

Polarizasi stabil:

Potensi sirkuit terbuka (OCP)

Potensiostatik (kurva I-T)

Galvanostatik

Potensi Dinamis (Tabel Graph)

Galvanodinamik (DGP)

Polarisasi sementara:

Beberapa Langkah Potensial

Langkah Multi Current

Potensi langkah tangga (VSTEP)

Galvanic Stair-Step (ISTEP)

Metode Chrono:

Chronopotentiometry (CP)

Chronoamperametry (CA)

Kronocaulometry (CC)

Voltametri:

Linear Sweep Voltammetry (LSV)

Voltametri Siklik (CV)

Voltametri Tangga (SCV)

Square Wave Voltammetry (SWV)

Differential Pulse Voltammetry (DPV)

Voltametri Pulsa Normal (NPV)

Differential Normal Pulse Voltammetry (DNPV)

AC Voltametry (ACV)

Voltametri AC harmonik ke-2 (SHACV)

Fourier Transform AC Voltammetry (FTACV)

Spektroskopi Impedansi Elektrokimia:

Potensiostatik EIS (Nyquist, Bode)

EIS Galvanostatik

EIS Potensiostatik (Frekwensi Opsional)

EIS galvanostatik ((Frekwensi opsional)

Mott-Schottky

Potensi EIS vs Waktu (Freken tunggal)

Galvanostatic EIS vs. Waktu (Frekwensi Tunggal)

Pengukuran Korosi:

Kurva polarisasi siklik (CPP)

Kurva polarisasi linier (LPR)

Reaktivasi Potensiokinetik Elektrochemical (EPR)

Kebisingan elektrokimia (E)CN)

Ammeter resistensi nol (ZRA)

Tes bateraidi:

Pengisian dan Pengurangan Baterai

Muatan dan Pelepasan Galvanostatik (GCD)

Pengisian dan Pengurangan Potensiostatik (PCD)

Teknik Titrasi Intermiten Potensiostatik (PITT)

Teknik Titrasi Intermiten Galvanostatik (GITT)

Amperometrik:

Amperometri Pulsa Diferensial (DPA)

Double Differential Pulse Amperometry (DDPA)

Triple Pulse Amperometry (TPA)

Deteksi Amperometrik Pulsa Terintegrasi (IPAD)

Stripping Voltammetry:

Potentiostatic Stripping,

Linear stripping, tangga stripping

Pembuangan Gelombang Kuadrat

Pulsa Voltametri Diferensial Stripping

Penghapusan Voltametri Pulsa Normal

Pulsa Normal Diferensial Voltammetry Stripping

Perpanjangan:

Pemupukan/deposisi elektrokimia

Elektrolisis Bulk dengan Coulometry (BE)

Rs Pengukuran
